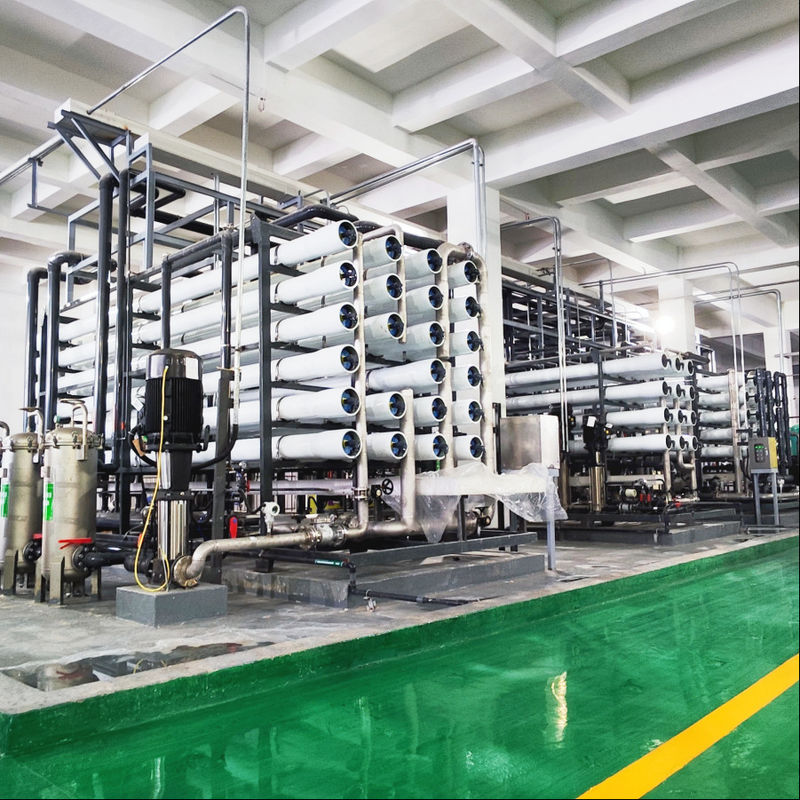

Risparmio energetico dell'unità di trattamento dell'acqua condensata evaporativa

SDN Trattamento liquido

Trattamento dell'acqua di condensa

Un condensatore evaporativo è un dispositivo che utilizza l'acqua spruzzata all'esterno della bobina per assorbire il calore del refrigerante gassoso ad alta temperatura all'interno della bobina durante l'evaporazione,raffreddamento graduale del refrigerante all'interno della bobina dallo stato gassoso allo stato liquido.

Principio di funzionamento:

L'acqua di spruzzo viene trasportata da una pompa d'acqua dal serbatoio di raccolta al tubo di spruzzo situato nella parte superiore del condensatore di evaporazione.È spruzzato attraverso un ugello sulla superficie esterna del condensatore tubo di scaricoUna parte dell'acqua contenuta nel film assorbe il calore ed evapora in vapore, mentre il resto cade nel serbatoio di raccolta e viene riciclata dalla pompa di approvvigionamento idrico.

Il ventilatore di flusso assiale costringe l'aria ad essere aspirata e a fluire attraverso la bobina dalle pareti laterali superiori e inferiori,mentre l'imballaggio e l'aria calda e umida satura vengono scaricati nell'atmosfera circostanteUna parte delle goccioline d'acqua trasportate dall'aria calda e umida sono intercettate dal raccoglitore d'acqua.Controllo efficace della perdita di goccioline d'acqua e rifornimento del vapore acqueo nell'atmosfera con acqua di raffreddamento attraverso il controllo della valvola a sfera galleggiante nel sistema.

Vantaggi:

Bassi costi operativi del sistema.La temperatura di condensazione all'interno della temperatura di progettazione della lampadina umida di 8,3 °C è molto pratica ed economica,che si traduce in un risparmio di potenza del compressore di almeno il 10% rispetto ad altri sistemi di torre di raffreddamento/condensatore, e un risparmio energetico del 30% rispetto ai sistemi a condensa raffreddati ad aria.e corrisponde approssimativamente a un terzo del consumo energetico dei ventilatori a condensa raffreddati ad aria delle stesse specificheA causa della testa inferiore della pompa e della diminuzione della portata dell'acqua, la potenza della pompa dell'acqua è di circa il 25% della potenza richiesta in un tipico sistema di torre di raffreddamento/condensatore.

Risparmia l'investimento iniziale.Il condensatore evaporativo integra la torre di raffreddamento, il condensatore, il serbatoio dell'acqua circolante, la pompa di acqua circolante e il tubo dell'acqua, riducendo l'equipaggiamento come la torre di raffreddamento,pompa di acqua circolante, e tubi d'acqua, e riduce anche i costi di lavorazione e installazione dei singoli componenti nel sistema di torre di raffreddamento/condensatore.A causa dell'uso efficiente dello scambio termico di raffreddamento evaporativo nei condensatori evaporativi, può ridurre efficacemente l'area di scambio di calore, il numero di ventilatori e il consumo di energia dei motori dei ventilatori.

Risparmio di spazio.Il condensatore evaporativo consente di risparmiare spazio grazie alla combinazione della bobina del condensatore e della torre di raffreddamento, e non è necessario utilizzare pompe e condotte più grandi come il sistema torre di raffreddamento/condensatore.I condensatori evaporativi richiedono solo circa il 50% dell'area verso il vento dei condensatori raffreddati ad aria delle stesse specifiche.
